Какие оконные профили ПВХ лучше – все за и против

Статья написана экспертом ОКНА МЕДИА с 27-летним опытом работы в оконной отрасли.

Пластиковый профиль всего одна из частей оконной конструкции, но у потребителей окна прочно ассоциируются с его названием. Оконный профиль считается основой или каркасом – и это во многом правда. На что влияет оконный профиль, какие оконные профили лучше, как их выбрать – советы экспертов в статье.

История оконного пластикового профиля

Российским покупателям пластиковый профиль стал доступен около 30 лет назад, поэтому ПВХ-профиль считается относительно новым изобретением. Между тем, его история началась почти двести лет назад.

© Фотобанк Лори

ПВХ или поливинилхлорид получен случайно во Франции в 1835 году. Химик Анри Виктор Реньо экспериментировал в лаборатории и оставил пробирку с винилхлоридом на подоконнике. Спустя некоторое время он обнаружил, что в пробирке выпал белый осадок. Вещество не растворялось ни в одной жидкости, не вступало в реакцию с химикатами, и Реньо забросил опыты. От первого открытия осталась лишь запись в лабораторном журнале.

Через 77 лет ПВХ так же случайно появился в результате опытов немецкого химика. Фриц Клатте был дальновиднее француза Реньо. В 1912/13 году вместе с химиками Эмилем Захариасом и Адольфом Ролеттом он изобрел процесс производства поливинилхлорида (ПВХ). Но до применения ПВХ в пластиковых окнах в сегодняшней модификации было еще далеко.

Инженеры предприняли несколько попыток сделать из нового недорогого материала оконные рамы.

Добиться достаточной жесткости первого варианта профиля из чистого ПВХ не получилось – окна гнулись и ломались от небольших нагрузок. Конструкция, полученная при 2-й попытке изготовить пластиковые окна, стала прообразом современных окон. Инженер Хайнц Паше взял каркас из металла и покрыл его мягким пластиком. Реального применения технология не нашла, но задала направление дальнейших исследований, которое в конечном итоге и реализовалось в виде современного пластикового профиля с металлическим усилителем внутри.

Инженеры искали новые формы профиля, а химики колдовали над формулами и рецептурами смесей. В 1954 изыскания увенчались успехом – был выпущен первый оконный профиль из твердого ПВХ с внутренним армированием. За последующие 70 лет изобретение претерпело огромные изменения, появились новые цвета оконного профиля, ламинация и покраска, при производстве научились использовать отходы оконного профиля и по сегодняшний день инженеры и химики работают над улучшением характеристик оконного профиля.

Основные параметры оконного профиля ПВХ

Оконные профили различаются по теплосбережению и звукоизоляции, максимальным размерам окон и условиям эксплуатации, а также качеству.

1. Ширина оконного профиля

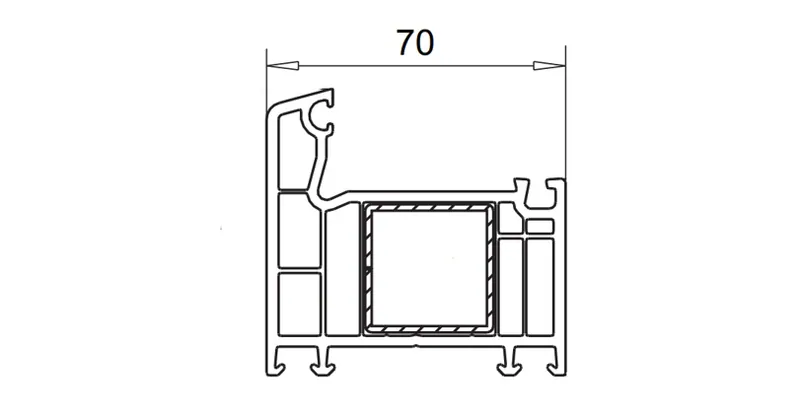

Рис. 1. Оконный профиль рамы в сечении – 70 мм ширина профиля, © VEKA

Ширину профиля еще называют системной глубиной или шириной оконного профиля. Производители оконных профилей выпускают системы шириной 58 – 90 мм и более.

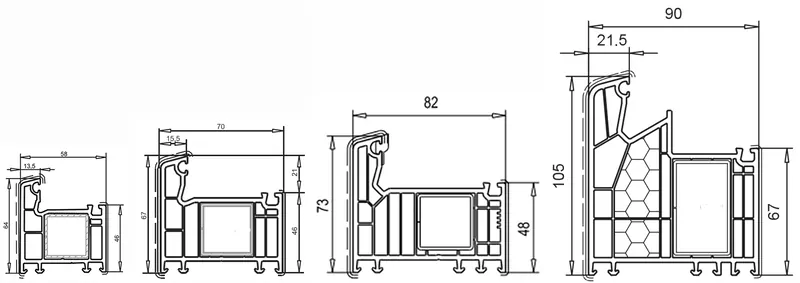

Рис.2. Профили разной ширины, © VEKA

Ширина профиля влияет на:

• на теплотехнические характеристики профиля – чем шире профиль, тем профильная система «теплее» и выше теплосбережение;

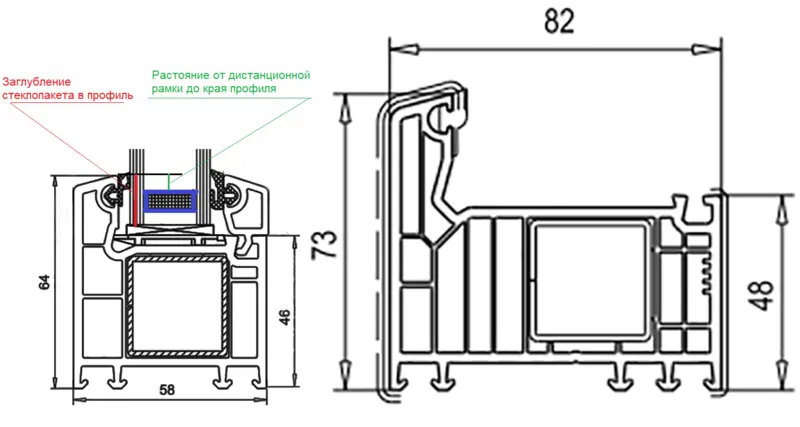

• на максимальную толщину устанавливаемого стеклопакета. Чем шире профиль, тем толще стеклопакет в него можно установить: для 58-62 мм серий профиля максимальная толщина стеклопакета стандартно составляет 32 мм, для 70-72 мм серий– 42 мм, для более широких систем – 50 мм и больше. Большая толщина стеклопакета позволяет улучшить его уровень теплосбережения и звукоизоляции, изготовить стеклопакеты большой площади для панорамного остекления. Возможно изготавливать не только двухкамерные (3 стекла), но и трехкамерные стеклопакеты (4 стекла) с толстым стеклом, включая многослойные – триплекс. В пределах одной профильной системы толщину стеклопакета можно варьировать, подбирая разные штапики.

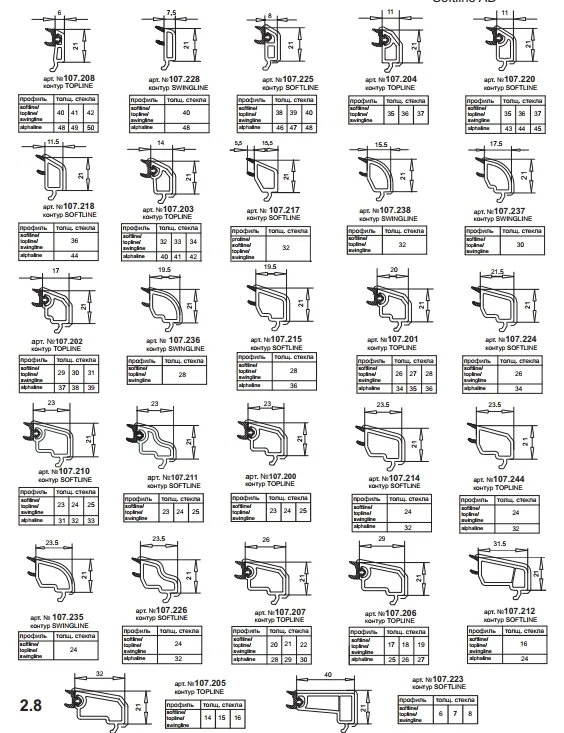

Рис.3. Различные виды штапиков, © VEKA

Стоит отметить, что чем шире профильная система, тем она дороже - рассчитать цены на окна от разных фирм.

Марки профиля ведущих производителей, таких, как VEKA, обладают широким перечнем оконных и дверных профильных систем с разной шириной для оптимального выбора клиентов. Дешевые марки оконного профиля в лучшем случае имеют 1 узкую систему 58-62 мм и 1 среднюю по ширине систему – 70 мм.

Системы ведущих производителей профиля имеют (см. рисунок выше) широкий ассортимент штапиков под несколько толщин стеклопакета и с разным дизайном. У бюджетных систем штапиков в лучшем случае – 3 (под 1 стекло, под 1-камерный и 2-камерный стеклопакет).

2. Высота оконного профиля

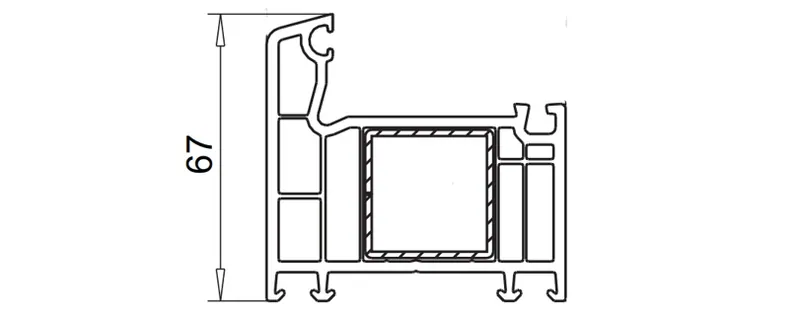

Рис.4. 67 мм – высота профиля, © VEKA

У старых деревянных окон высота профиля составляла примерно 50-55 мм. Высота стандартных пластиковых профилей ПВХ имеет большую вариативность. Эти показатели актуальны как для глухих (неоткрывающихся), так и для открывающихся проемов. Ниже на рисунке представлены профили рам и створок разной высоты.

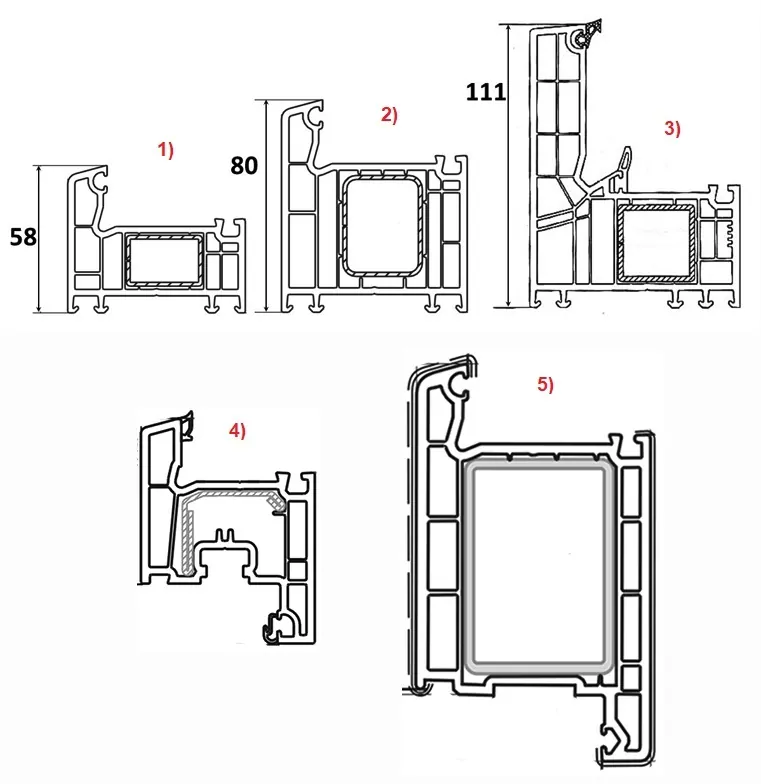

Рис.5. Оконные профили разной высоты, © VEKA

На рисунке слева представлена рама оконного профиля с высотой наружной части 58 мм. У рамы (2) – высота как по наружной (80 мм), так и по внутренней поверхностям. Это сделано для того, чтобы в профиль устанавливалось мощное армирование. Такие рамы используют в окнах больших размеров и входных дверях, где профили должны выдерживать большие эксплуатационные нагрузки. (4) и (5) – пример профиля створки (4) обычного окна и входной двери (5).

Профиль рамы или импоста может иметь большую высоту, чтобы в него можно было установить 2 стальных армирования по высоте (Рис.22). Это существенно увеличит жесткость профиля без необходимости установки дополнительных накладных усилителей и деления рамы на несколько частей.

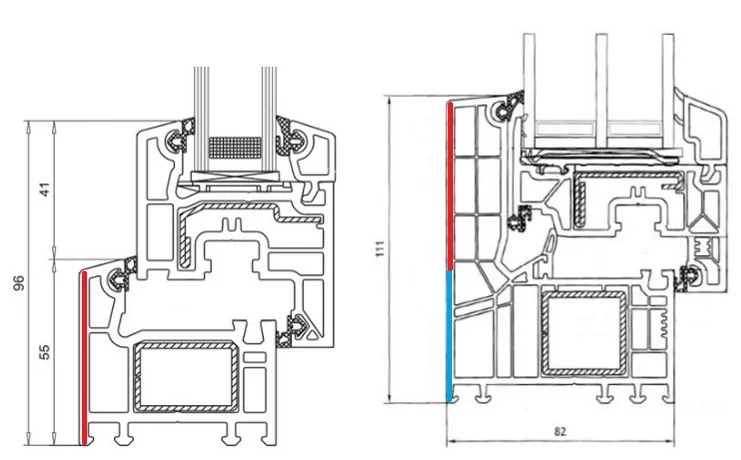

На рисунке ниже высота профиля рамы справа 111 мм (с наружной стороны). При этом, высота профиля с внутренней стороны (со стороны помещения) стандартная, и армирование здесь немногим выше, чем у 1-го профиля.

Рис.6. Традиционная комбинация профилей (слева) и створка, совмещенная с рамой (справа), © VEKA

Такая конструкция профилей рамы и створки сделана для повышения теплосбережения и эстетики окна.

При монтаже оконного блока рама заглубляется в четверть стены приблизительно на размер высоты профиля с внутренней стороны – длина голубой полосы. Со стороны улицы рама будет смотреться по высоте почти как у стандартного профиля – видна будет только выступающая часть (наплав) – длина красной полосы. Световой проем получается больше, чем у стандартных систем, потому что створка не выступает за габариты рамы. Такое окно снаружи выглядит как неоткрывающееся (без створки), профиля створки вообще не видно, поскольку он полностью скрыт за рамой.

На рисунке ниже изображены 2 вида профиля рамы. Профиль слева – (1), имеет наплав высотой 18 мм (64-46). Профиль справа – (2), имеет увеличенный наплав – 25 мм (73-48).

Рис.7. оконные профили рамы с разной высотой наплава, © VEKA

Это сделано для решения одной из самых распространенных проблем – выпадение конденсата на внутреннем стекле. Чтобы уменьшить вероятность выпадения конденсата, необходимо края стеклопакета как можно глубже утопить в профиль. Тогда дистанционная рамка будет находиться в более теплой температурной зоне.

На профиле слева (стандартный наплав) красной полосой показана степень заглубления стеклопакета в профиль, а синей – расстояние от дистанционной рамки (показана зеленым цветом) до края профиля. На профиле справа, благодаря более высокому наплаву, красная и синяя полосы будут иметь больший размер (+7 мм), т.е. стеклопакет будет более заглублен, и дистанционная рамка глубже будет погружена (окутана) в профиль, что защитит ее от избыточного переохлаждения.

Высота профиля рамы со стороны установки петель также важна при изготовлении входных дверей. На них устанавливаются специальные петли, имеющие большие размеры. Такие петли невозможно установить на обычный профиль оконной рамы. На Рис. 5 (выше) профиль (1) – рама для окна, а (2) – для входной двери. Высота профиля с правой стороны этих профилей разная. Это сделано не только для установки более мощного стального армирования, но и для возможности установить дверные петли.

Размер (высота) комбинации профилей – светопропускание окна

Помимо положительных моментов от увеличения высоты дверного и оконного профиля, есть и отрицательные стороны. На рисунке ниже представлены 3 варианта комбинации профилей.

Слева высота комбинации профилей составляет 96 мм, в центре – 123,5 мм, справа – 156 мм.

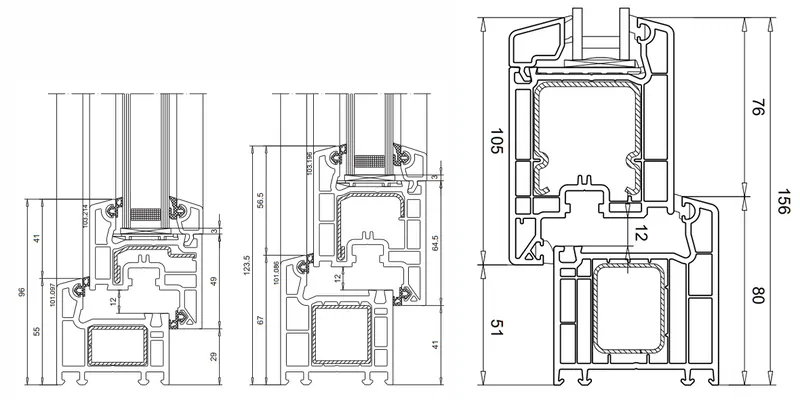

Рис.8. Высота комбинации рамы и створки в оконном блоке. © VEKA

На что это влияет?

У окон с меньшим размером рамы и створки площадь стеклопакета (прозрачная часть окна) больше. Такое окно смотрится воздушно, через него поступает больше света, что важно для владельцев.

На сколько отличается светопропускание представленных конструкций из представленных профилей? Окно слева «светлее» окна по центру приблизительно на 20%, а окна справа – на 40%. Цифры могут меняться в зависимости от размера окна и, как следствие – стеклопакета. Это изменит соотношение прозрачной и непрозрачной частей.

3. Камеры в профиле и функциональные зоны

Ниже представлены варианты оконного профиля с различным количеством камер: 1) трехкамерный, 2) четырехкамерный, 3) пятикамерный, 4) шестикамерный, 5) семикамерный профиль.

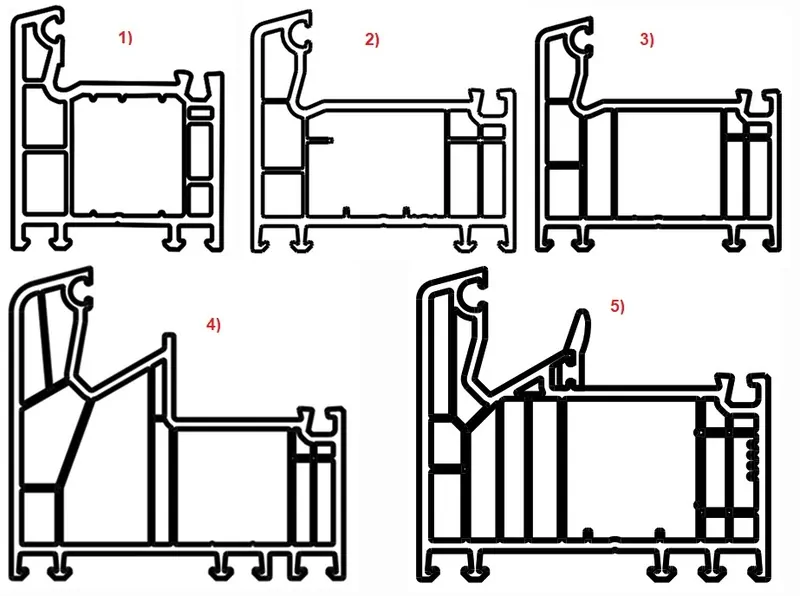

Рис.9. Оконные профили ПВХ с различным количеством камер, © VEKA

Функциональные зоны (камеры) в оконном профиле ПВХ

В классическом трехкамерном профиле рамы внутренние вертикальные перегородки делят профиль по ширине на камеры (функциональные зоны).

 Рис.10. Функциональные камеры (зоны) оконного профиля, © VEKA

• камера «1» служит для отвода влаги и выравнивания давления (в цветных профилях);
• камера «2» предназначена для установки стального усилителя. Эта камера еще называется основной или главной. Определение из ГОСТ: «Главная камера: Камера, предназначенная для установки усилительного вкладыша»;
• камера «3» служит для крепления ответных частей фурнитуры в проемах со створкой. Также ее можно использовать для отвода влаги в окнах с открыванием створок наружу.

  В профиле помимо внутренних вертикальных перегородок для формирования камер есть и горизонтальные – для формирования подкамер в самих камерах. Подкамеры являются производным, а главную роль в функционировании профиля играют горизонтальные перегородки – рисунок ниже.

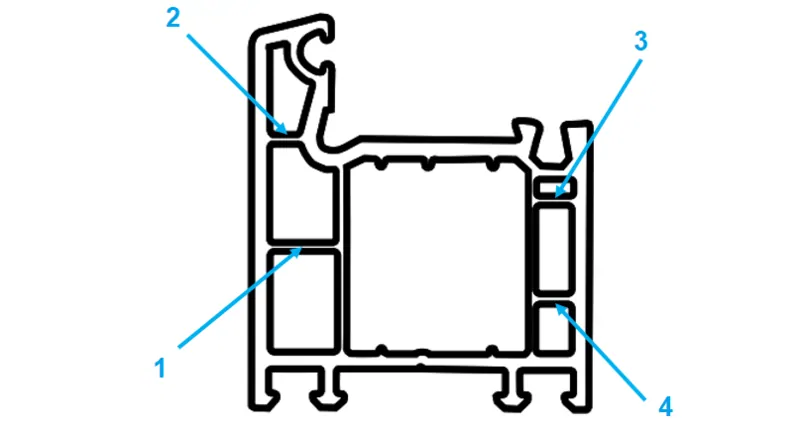

  Рис.11.  Горизонтальные внутренние перегородки в профиле, © VEKA

  Перегородки профиля упрочняют его конструкцию и обеспечивают стабильность геометрии, формы вертикальных перегородок, прочность сварного шва.

  Специфические функции перегородок:

  • перегородка «1» служит для упрочнения лицевой уличной стенки профиля. Также при организации водоотвода влаги из профиля наружу – над этой перегородкой делается вырез (дренажное отверстие) в лицевой стенке профиля, а по стенке будет стекать влага из профиля наружу;
  • перегородка «2» предназначена для придания жесткости фальцу профиля и для стабилизации общей геометрии профиля;
  • перегородка «3» является 2-й стенкой для крепежного самореза, который фиксирует ответную планку фурнитуры;
  • перегородка «4» служит для упрочнения лицевой стенки профиля и для отвода воды у окна с наружным открыванием створки.

    Внутренние перегородки позволяют сохранят прямолинейность вертикальных перегородок основной камеры, сохраняя ее правильную геометрию для плотного захода стального армирования.

    Чем отличаются профили с другим количеством камер от классического 3-камерного варианта?

    Около 20 лет назад в оконной индустрии стали появляться оконные профили с большим количеством камер – четырехкамерные и выше. Эта характеристика прочно закрепилась в сравнении различных профильных систем.




    В 4-х, 5-ти и более -камерных профильных системах есть 3 функциональные зоны.

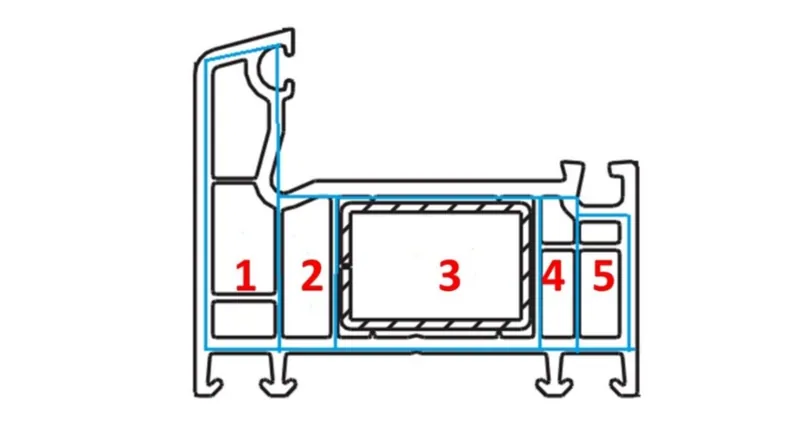

    Рис.12.  Внутренние камеры в 5-камерном профиле © VEKA

    Функциональные камеры:

  • 1-я камера для отвода влаги;
  • 3-я – для стального усилителя;
  • 5-я – для фурнитуры.

    Дополнительные камеры – 2-я и 4-я служат для улучшения теплосбережения профиля.

    Для эффективного повышения теплосбережения окна существует прямая зависимость количества камер от ширины профиля. Если в профиль шириной 58 мм «втиснуть» 5 или 6 камер, от этого не будет никакого осязаемого эффекта – такие узкие воздушные камеры не будут «работать» на теплосбережение. Помните, как в мультфильме: «Больших семи шапок из овцы не выкроишь никак!»


    Для разной ширины профиля оптимально следующее количество камер:

Если соблюдать эти условия, можно получить максимальное увеличение теплосбережения при переходе на широкие профильные системы.

Отличия оконных профилей по количеству камер

Марки профилей известных производителей обладают широким перечнем оконных и дверных профильных систем от 3 до 7 камер. При этом количество камер соответствует определенной ширине профиля для получения оптимальной теплотехнической характеристики профиля.

Дешевые профили в лучшем случае имеют от 3 до 5 камер. Причем некоторые производители, экономя на материале, не делают в своих профильных системах необходимых горизонтальных перегородок. Это приводит к деформации лицевых стенок и деформации поперечного сечения профиля вообще. Также при эксплуатации окон разбалтываются крепежные саморезы ответных планок (элемент фурнитуры для открывания окна), что приводит к их отрыву. Это часто встречающаяся проблема дешевых оконных профилей.

Производители дешевых профильных систем идут еще на 1 ухищрение – производят узкую систему 58-62 мм с 5 камерами, но это всего лишь маркетинговый ход, никаких преимуществ от этого профиля клиент не получает. Пятикамерный профиль с шириной 58 мм, как правило, хуже по теплосбережению, чем 3-камерный шириной 70 мм. Приоритет при выборе профиля необходимо отдавать ширине нежели количеству камер.

4. Толщина стенок оконного профиля

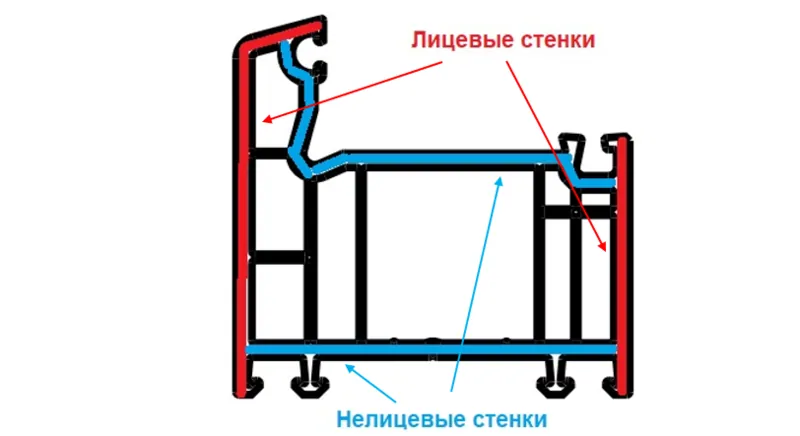

В оконном профиле есть лицевые и нелицевые стенки.Рис.13.  Лицевые и нелицевые стенки профиля, © VEKA

По ГОСТ 30673-2013 (Таблица 2) по толщине стенок главные профили подразделяет на 3 типа. Толщину перегородок камер профилей не нормируют.

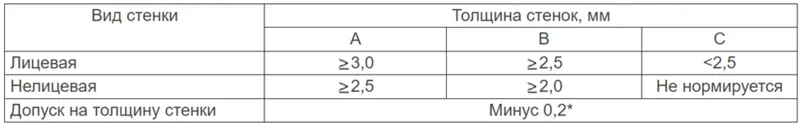

Выдержка из Таблицы 2 ГОСТ 30673-2013

• стабильность поверхностей и внутренних перегородок профиля. Чем тоньше стенка профиля, тем больше вероятности получения отклонения от прямолинейности поверхностей профиля и внутренних перегородок при экструзии. Это может привести к трудностям в производстве качественных окон;
• стабильность поперечного сечения (формы самого профиля), особенно, при тяжелых стеклопакетах;
• прочность сварного шва. Профиль рамы и створки сваривается по углам для получения замкнутых контуров оконного блока. Соответственно, чем тоньше стенка, тем меньшее площадь контакта получается при сварке, тем слабее сварное соединение;
• надежность механических соединений в оконном блоке. Это касается крепления перемычек в раме или створке, а также элементов фурнитуры. Все они крепятся с помощью саморезов. Чем тоньше составляющие профиля, тем слабее будет соединение;
• сложность в регулировке стеклопакета. Сейчас все больше применяются стеклопакеты большого размера и 2-камерные. У них большая масса. Профиль с тонкой стенкой при монтаже стеклопакета начинает прогибаться, что затрудняет регулировку стеклопакета;
• проблемы при обработке. Тонкий профиль в сочетании с низким его качеством, может скалываться при резке или фрезеровании.
• проблемы при монтаже. Оконный блок из тонкостенного профиля сложно надежно закрепить в оконном проеме. Он будет деформироваться при фиксации его монтажными анкерами.

Оконный профиль в сечении – это не полоса, а геометрическая фигура, толщина каждой перегородки и стенки суммируется в общую прочность профиля. Разница в 0,5 мм имеет значение.

Изначально профили производились исключительно класса А на основе немецкого RAL. Тогда на толщине стенок никто не экономил. Профили имели фактическую толщину лицевых стенок по номиналу – 3 мм без отклонений в нижнюю сторону. Потом появились профили класса В. Их уже стали делать тоньше номинала в пределах допуска 2,5 мм (-0,3 мм) = 2,2 мм. Разница уже составляет 0,8 мм, это 27%.

Разделение ПВХ-профилей на классы на основании толщины наружных и фальцевых стенок, реализованное в своё время в рамках RAL, было принято и другими классификаторами – например, DIN EN 12 608. Такие же правила определяет и российский ГОСТ 30673-2013 «Профили поливинилхлоридные для оконных и дверных блоков» в пункте 4.1.6. В соответствии с его требованиями профилями класса А считаются такие, толщина лицевых стенок которых составляет 3 мм с максимально возможным минусовым допуском 0,2 мм.

Отличия профилей по толщине стенок профилей

Сейчас массово преобладают профили с толщиной стенок типа В даже у брендовых систем, присутствуют и одиночные позиции профиля типа А. На российском оконном рынке только 1 профильная система по толщине стенок производится исключительно по типу А без исключений.

Рис.14. Все профильные системы VEKA по толщине стенок соответствуют типу А, © VEKA

Дешевые профильные системы, в лучшем случае, имеют тип В, встречаются и профили типа С. Окна из такого профиля не стоит приобретать.

Толщина стенок профиля не влияет на теплотехнические свойства окна. Чем тоньше профиль, тем сложнее изготовить качественное окно. А значит в реальном окне потери будут не только по теплозащитным свойствам, но и по всем остальным.

5. Качество профиля

Помимо геометрических размеров, количества камер и толщины стенок профиля важное значение имеет качество профиля.

Оно складывается из качества материала (рецептуры) и качества технологического процесса производства профиля – экструзии.

Качество материала (рецептура)

Основу качества профиля составляет рецептура, качественные компоненты смеси и их соотношение. Основу смеси составляет ПВХ-С. К нему добавляются различные химические добавки – аддитивы. Они придают общей смеси определенные технологические свойства, необходимые для качественной экструзии, а также свойства, которыми будет обладать профиль в окне.

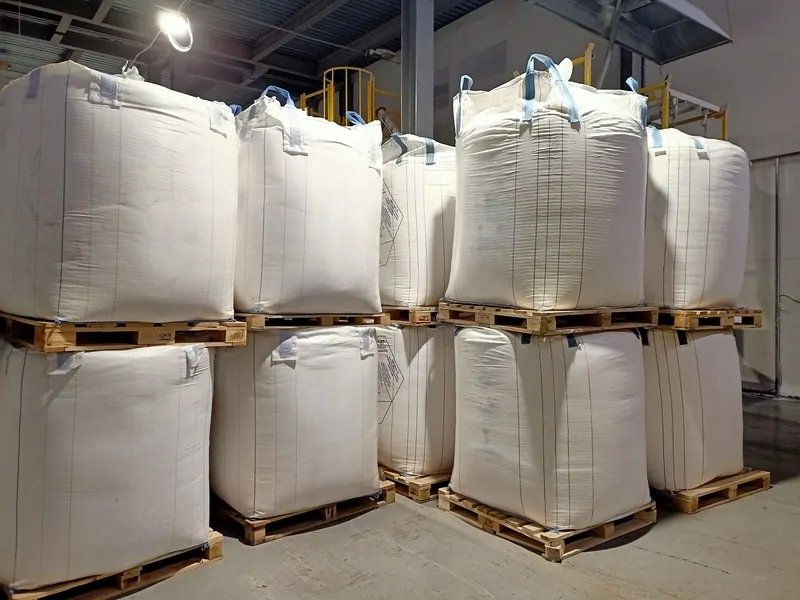

© oknamеdia

Отличия оконных профилей по рецептуре

Ведущие производители профилей уделяют пристальное внимание выработке оптимальной рецептуры для своих профилей, не экономят на них. В результате материал профиля обладает высокими качественными характеристиками. Качественный ПВХ и, особенно, аддитивы – диоксид титана, модификатор ударопрочности и прочие, стоят недешево.

Дешевые профильные системы, для получения ценовых преимущества, зачастую производятся из низкокачественного сырья, а самые дорогие составляющие заменяются дешевым мелом. По внешнему виду на этапе покупки эти различия почти невозможно распознать. Все недостатки их проявляется позже – на производстве окон или при эксплуатации окон.

Качество технологического процесса производства профиля – экструзии

Это немаловажный фактор. Можно использовать дорогое сырье, но с несовершенным технологическим процессом экструзии и контроля качества производимого профиля в требуемого объеме, получится некачественный профиль.

Отличия уровня технологического процесса экструзии у различных производителей

У ведущих производителей профилей качество технологического процесса находится на очень высоком уровне. Здесь строго соблюдаются все требуемые виды контроля качества и их периодичность. В испытательной лаборатории выявляются малейшие отклонения от эталона. Если профиль производится с отклонениями, он сразу бракуется и не попадает на производство окон. Фильеры (специальный инструмент, формирующий сечение производимого профиля) для экструзии вовремя ремонтируются для достижения стабильной геометрии профиля.

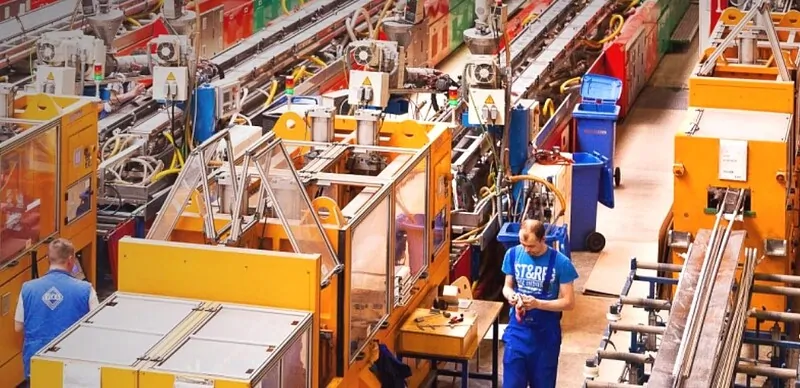

Фото: производство профилей VEKA, © VEKA

На производствах дешевого профиля картина прямо противоположная. Часто профиль производится на изношенных фильерах, что приводит к нестабильной геометрии профиля.

Очень важным компонентом в процессе экструзии является технологическая вода для охлаждения профиля после экструдера, с определенной чистотой и температурой. Отклонения от нормы приводят к браку профиля.

Сертификация и протоколы испытаний

Производители профиля для подтверждения характеристик своих продукции должны отправлять их на испытания в аккредитованные испытательные лаборатории. Ведущие производители оконных и дверных систем добросовестно делают это, проводя испытания своих профилей в ведущих НИИ России.

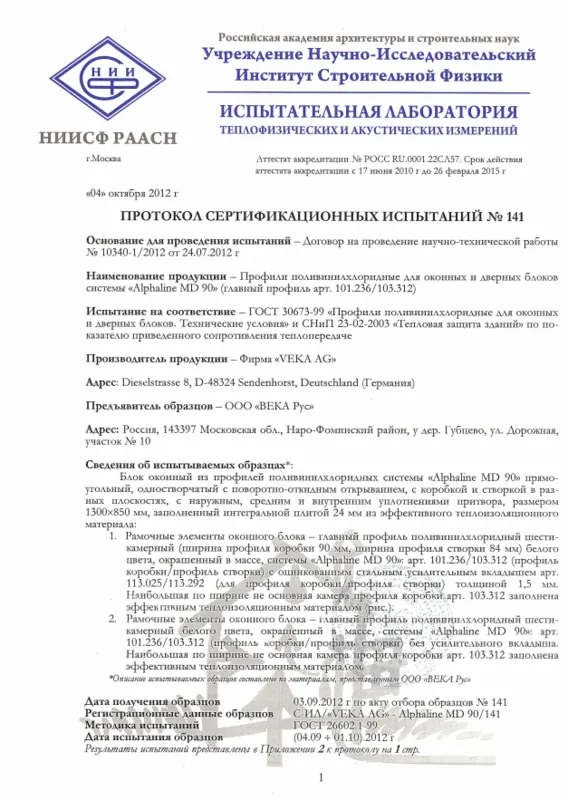

Рис.15.  Ведущие производители профильных систем проводят испытания в ведущих аккредитованных лабораториях, © VEKA

Лидеры рынка – дочерние компании от европейских производителей, проводят испытания своих профилей не только в России, но и в Европе.

Такие компании проводят добровольную сертификацию своей продукции. Производители дешевых профилей не уделяют достаточного внимания испытаниям, чтобы не увеличивать себестоимость продукции.

Производители профильных систем стараются получить сертификат ИСО 9001 – документ, подтверждающий внедрение на предприятии системы менеджмента качества (СМК). Добросовестные производители соответствуют требованиям этого норматива.

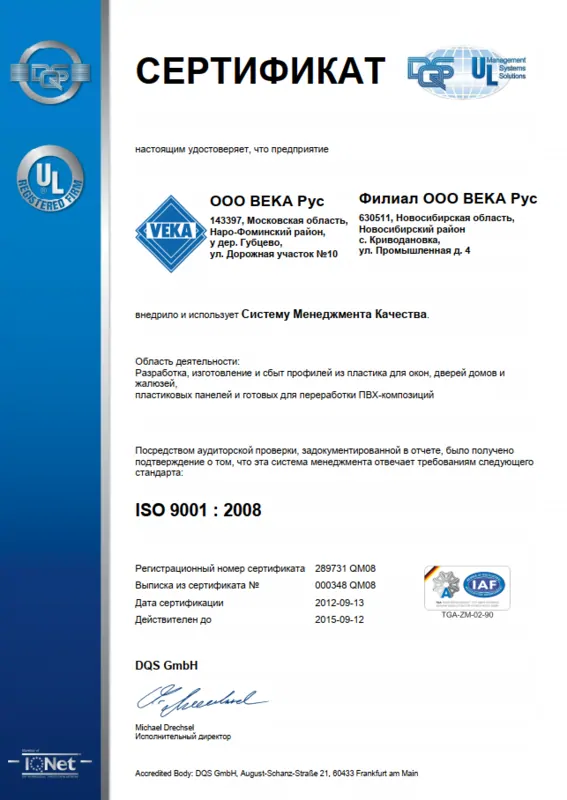

Рис.16. Сертификат соответствия ИСО 9001 компании ВЕКА Рус, © VEKA

6. Уплотнитель

Уплотнитель долгое время рассматривался как отдельный элемент окна. Около 20 лет назад появился вариант, при котором профиль стал производиться вместе с уплотнителем. В оконной индустрии предлагается много подобных профилей, поэтому появилась необходимость при выборе профиля уделить большое внимание и уплотнению.

Уплотнитель – малозаметная часть окна, при этом выполняет очень важные функции:

• герметичность. Современные окна имеют 2 или 3 контура уплотнения. Это позволяет почти полностью блокировать продувание окна;
• звукоизоляция (шумоизоляция) – обеспечивая высокую плотность притвора или фиксации стеклопакета (стекла), уплотнитель не позволяет уличному шуму проникать через окно в помещения;
• теплосбережение. Уплотнитель блокирует поступление холодного воздуха зимой через окно сохраняя тепло в доме.

Уплотнитель расположен на:

• раме – на наплаве, также может быть – на фальце (со средним контуром уплотнения);
• створке – на фальце и на наплаве;
• импосте – на наплаве, также может быть – на фальце (со средним контуром уплотнения).

На герметичность окна влияет только уплотнитель на наплаве створки и, если есть, средний контур уплотнения в фальце рамы. Внешний контур уплотнения (на фальце рамы) нельзя считать герметичным, поскольку в профиле имеется система отверстий, в том числе, дренажных, через которую уличный воздух обходит внешний контур уплотнения стороной.

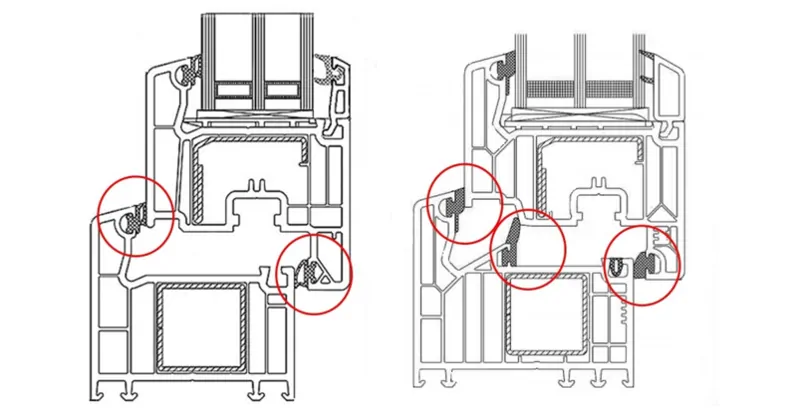

Рис.17.  Системы с 2-мя (слева) и 3-мя (справа) контурами уплотнителя, © VEKA

Уплотнители по месту применения делятся на 2 вида:

• уплотнитель в притворе – в проеме, где расположена створка. Наиболее важный в окне с точки зрения возникающих проблем;
• уплотнитель под остекление – в проеме, где расположены стекло или стеклопакет.

Основная характеристика уплотнителя – эластичность при всех условиях эксплуатации, способность сохранять и восстанавливать форму при открывании створки и под воздействием низкой и высокой температуры.

Некачественный уплотнитель приводит к продуванию, промерзанию и снижению звукоизоляции.

Виды используемых уплотнителей:

• силиконовый уплотнитель – дорогой и редко встречающийся. Высокая цена оправдана сроком эксплуатации до 40 лет и диапазоном температур от -80° до +100°С;
• уплотнители EPDM из этилен-пропилендиенового каучука или резины отличается оптимальным соотношением стоимости и характеристик. Служит до 30 лет в диапазоне температур от -55° до +80°С;
• термоэластопласт или ТРЕ-V работает до 20 лет при температурах от -40° до +70°С. Мало встречается в России;
• пластиковый уплотнитель PVC из пластифицированного поливинилхлорида или TPE-S подходит только для теплых регионов, дубеет на морозе и плавится при высоких температурах. Проблема в современных окнах, когда окно невозможно закрыть до конца происходит по этой причине. Поставив некачественный уплотнитель в качественный профиль, проблем не избежать. Придется через пару тройку лет его менять.

Уплотнитель выпускают в черном (базовый), белом, коричневом, сером цветах, встречаются и другие.

Уплотнители из ЕПДМ и силикона устанавливали вручную. Они устанавливался в готовые сваренные рамы и створки на производстве окон.

Для удобства и оптимизации технологического процесса производства окон, был разработан уплотнитель, который может обрабатываться вместе с профилем. Профили стали поступать оконным компаниям вместе с уплотнением.

Есть 2 способа получения такого профиля:

• механическая установка готового уплотнителя на линии экструзии профиля;
• коэкструзия уплотнителя (его производство) на линии экструзии профиля.

Такие уплотнители уступают по своим эксплуатационным характеристикам ЕПДМ-уплотнителям и силиконовым.

Отличия профилей по уплотнителям

Профили ведущих производителей поставляются в 2 комплектациях:

• без уплотнителя;
• с уплотнителем.

Если профиль поставляется без уплотнителя, в каталоге производителя профиля по необходимому артикулу можно выбрать предлагаемое производителем профиля качественное уплотнение, за которое несет гарантию производитель профиля.

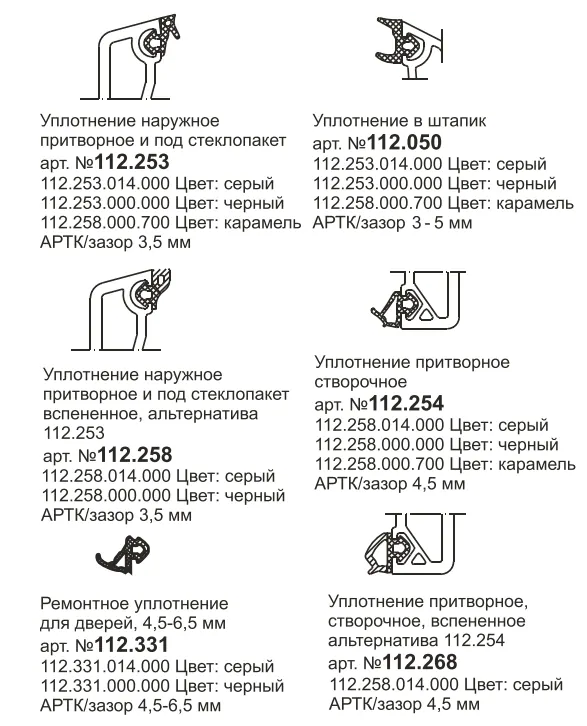

Рис.18.  Уплотнители VEKA, © VEKA

Если производитель профиля предлагает его сразу с уплотнением, то материал уплотнителя и качество его экструзии находятся на высоком уровне и гарантируется производителем.

Дешевые профильные системы также предлагаются в 2 вариантах – без уплотнения или с уплотнением. Но есть отличия от ведущих профилей:

• без уплотнителя. В каталоге указывается уплотнитель по артикулу брендового профиля, клоном которого является данный профиль. Производитель окон сам покупает такой уплотнитель. Производитель профиля не отвечает за качество и совместимость уплотнителя с профилем.
• с уплотнением. Производитель профиля закупает недорогой вставной уплотнитель «под сварку». На линии экструзии профиля он механически закатывается в производимый профиль. Затем на производстве окон и у потребителя возникают проблемы с таким уплотнителем.

7. Армирование и программа расчета прочности

Стальное усиление профиля ПВХ (армирование) неразрывно связано с самим профилем. Это скелет окна, благодаря стальному армированию окна ПВХ крепкие и надежные на весь период их эксплуатации.

В зависимости от ветровой и других расчетных нагрузок, действующих на окно, выбирается требуемая жесткость конструкции. Она рассчитывается по стальному армированию, устанавливаемому в раму и, если есть в окне – импосту. Если максимального по жесткости армирования для изначально выбранных рам и импостов не хватает до требуемого, выбирается более мощный профиль рамы или импоста с более мощным армированием. Также общая конструкция может делиться на части – вместо 1 рамы – несколько. Соответственно будет больше стальных усилителей (в каждую раму). Их жесткость суммируется, повышая жесткость всей сборной конструкции. Профиль створки и его армирование подбирается по диаграммам максимальных размеров из технической документации системодателя – производителя профиля.

В определенных случаях может использоваться и другой вариант – выбираются профили рам и импостов с меньшей, чем требуется жесткостью, а оставшуюся жесткость «добирают» соединительными (между рамами) или внешними усилителями (на оконном рынке принято название – пилястра) с соответствующими стальными усилителями для них.

Отличия профилей по предлагаемому армированию и дополнительным усилителям

Внутреннее армирование

Ведущие профильные системы предлагаются в широком ассортименте профилей и армирования к ним.

Рис.19. Варианты профиля импоста с армированием в зависимости от требуемой нагрузки, © VEKA

В некоторых случаях задача повышения жесткости решается разным по прочности армированием – увеличивается толщина стали либо сечение профиля в требуемых плоскостях. Ниже представлены варианты армирования для 1 створки с разными величинами момента инерции*. Это может понадобится при исполнении створки в цветном варианте или при большой площади створки.

*Момент инерции – характеристика армирования, показывающая его устойчивость к изгибу. По ней подирается профиль.

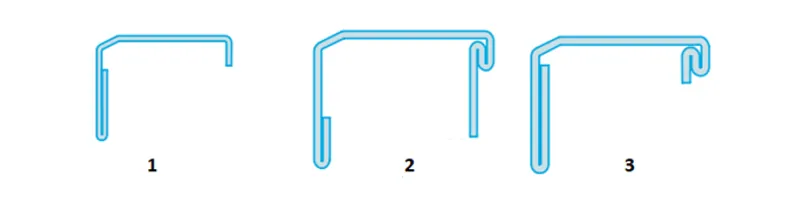

Рис.20. Армирование створки 1 – для стандартного варианта белого окна, 2 и 3 – усиленное армирование, © VEKA

Такие варианты могут предложить только в ведущие профильные системы.

Для производства противовзломных окон требуется замкнутое армирование, чтобы крепление ответных планок осуществлялось в металл. Противовзломная ответная планка в 2-х из 3-х точек крепления крепится через стенку фальца рамы. Если армирование незамкнутое, на рисунке ниже – «П»-образное в варианте 1), крепление осуществляется только в 1 стенку профиля фальца. Это ненадежное крепление. Если армирование замкнутое, на рисунке ниже – в варианте 2), крепление осуществляется через 1 стенку профиля фальца и 1 стенку стального усилителя рамы (профиль VEKA). Это надежное крепление. Места крепление обозначены красным кружком.

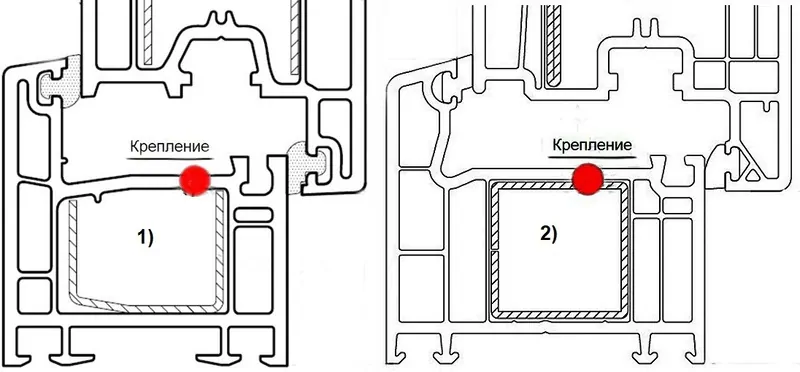

Рис.21.  Правильное и неправильное стальное армирование рамы противовзломного окна, © oknamedia

В профиле рам и импостов VEKA основная (главная) камера профиля имеет правильную форму прямоугольника, в данном случае точнее – квадрата. Это позволяет эффективно использовать замкнутое армирование – как для сохранения стабильной формы камеры, так и для обеспечения эффективного крепления противовзломных ответных планок. Стальной усилитель точно повторяет форму камеры, не позволяя камере деформироваться под нагрузками – при креплении рам на монтаже или под весом стеклопакета большой массы, а также при креплении противовзломной ответной планки. Последняя плотно прилегает к стенке фальца рамы, без деформации последней при фиксации крепежного самореза в стальном усилителе.

Компания VEKA предлагает армирование для рамы и импоста только в замкнутом виде. В некоторых случая устанавливается даже 2 армирования.

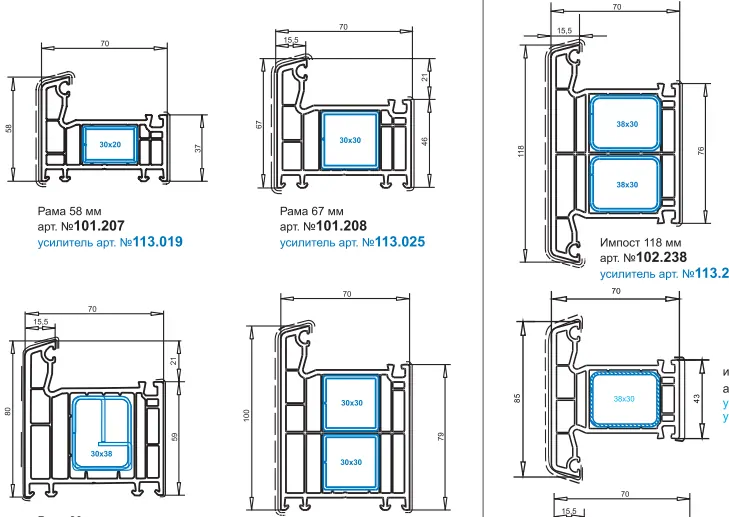

Рис.22. Армирование рамы и импоста, © VEKA

Это только часть имеющихся в арсенале усилителей полноценной профильной системы.

В дешевых профильных системах чаще всего для рамы и створки используется только 1 «универсальное армирование», реже оно же используется и для импоста. В основном это «П» или «Г»-образное незамкнутое армирование.

Дополнительные усилители

В ведущих профильных системах существует множество дополнительных усилителей – накладных на конструкцию и в соединениях между соединяемыми рамами. Они закрываются пластиковыми накладками.

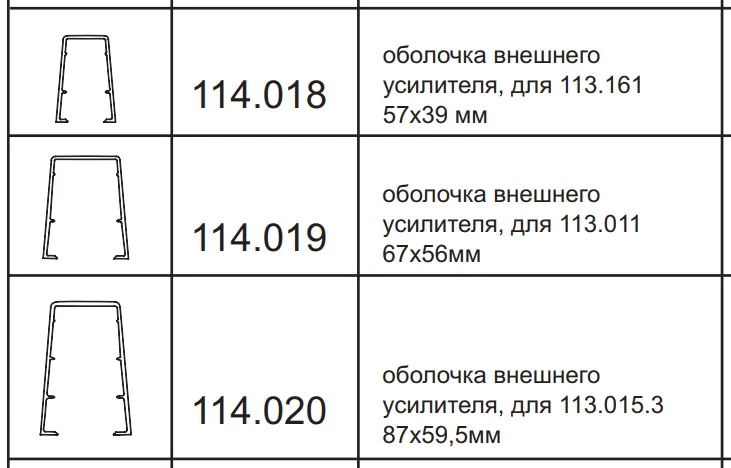

Рис.23. Накладки (оболочки) внешнего усилителя – пилястры, © VEKA

Из таблицы видно, какие стальные усилители требуются для конкретных внешних элементов жесткости. Здесь устанавливаются стальные профили замкнутого контура.

Ниже на рисунке представлены стальные усилители для соединителей (профиля примыкания).

Рис.24. Стальное усиление соединителей, © VEKA

В профильных системах эконом-класса в лучшем случае присутствует 1 внешний усилитель, он же – армирование дверной створки. Стальной усилитель дверной створки в основном выполняется в виде замкнутой квадратной трубы чаще размеров 40х60 мм и толщиной 2 мм. Производитель для него делает пластиковую накладку и предлагает все это использовать и как внешний усилитель для рамы. Для разных конструкций больших размеров требуется разная жесткость. Она может быть меньше, чем у этого усилителя или больше. Тогда вариант только один – в виде этого усилителя. Его по жесткости может не хватить. Тогда жесткость всей конструкции будет меньше требуемой со всеми вытекающими последствиями – конструкция может прогнуться, открывающиеся элементы могут плохо закрываться, может появиться продувание, конструкция может вообще разрушиться.

Также у таких систем нет никаких усилителей соединителей.

Программа расчета статики

У ведущих производителей профилей есть программы для статических расчетов конструкций. По запросу производитель посчитает нагрузку на конструкцию, порекомендует подобрать определенный тип армирования и профиля, если нужно и поделить общую конструкцию на части для повышения ее надежности.

У производителей дешевых систем нет выбора усилителей. Производители окон вынуждены использовать усилители от других систем.

Полноценная профильная система – возможность реализации любых проектов

Ведущие марки оконных профилей имеют несколько различных по ширине и назначению профильных систем. К каждой системе есть свой технический каталог, представляется много технической информации по сопутствующим темам, включая нормативные документы, папки архитекторов, переработчиков. Это целые тома технической информации. Она позволяет проектировать, производить и монтировать качественные светопрозрачные конструкции «на все случаи жизни» – от стандартных окон до:

• конструкций большой площади – панорамных как в горизонтальном, так и в вертикальном исполнении;
• раздвижных панорамных дверей (целых стен) с разным функционалом и высокими основными характеристиками;
• реставрации старинных окон, не только, имитируя дерево в окне, но и со всеми дополнительными фигурными профилями для разных стилей и времен.

© VEKA

Это только часть возможностей брендовых систем. С дешевыми профильными системами можно производить только стандартные окна и входные двери.

8. Профиль и фурнитура

Оконная фурнитура стоит особняком от профиля, в отличие от уплотнителя и армирования, но и здесь есть свои нюансы.

В фурнитуре присутствуют профилезависимые элементы – ответные планки (зацепы). Они производятся исключительно под определенные профильные системы.

 Отличия профилей по совместимости с ними фурнитуры

Производители качественной фурнитуры производят профилезависимые элементы под конкретные профили известных систем, гарантируя их совместимость. В каталогах производителей фурнитуры указаны артикулы ответных планок для определенных систем.

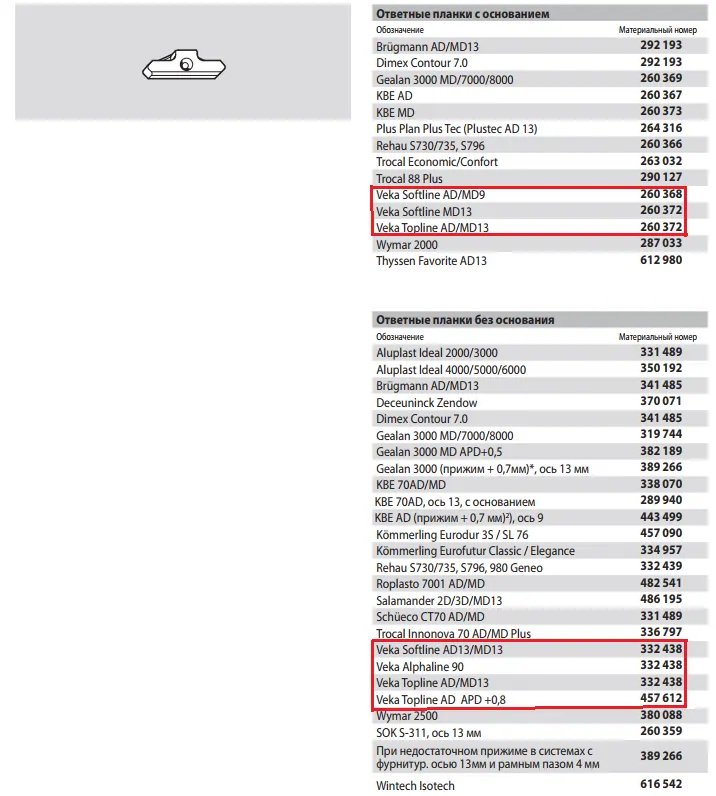

Рис.25. Ответные планки подбираются под каждую систему профиля, © Roto

Для дешевых систем ответные планки не производятся, оптимального прижима трудно добиться.

Где лучше применять оконные профили определенной ширины?

Теплотехнические характеристики оконного профиля (зависят от его ширины) являются одними из самых важных при его выборе. Длительное время применялись классические 3-камерные профили, с повышением требований к теплосбережению окон, появились широкие системы – 70-е, 80-е. Они в основной массе вытеснили узкие профили.

Целесообразнее в различные категории помещений устанавливать следующие профильные системы по ширине:

• В отапливаемые нежилые помещения пойдут профильные системы шириной 58-62 мм;
• В городские квартиры, где нет счетчиков учета потребления тепла, целесообразнее устанавливать профильные системы 70-75 мм. Они имеют хорошие свойства теплосбережения и демократичны по цене;
• В частные дома или квартиры с индивидуальными счетчиками потребления тепла целесообразно устанавливать системы шириной от 75 мм и больше (предпочтительнее 80 мм и выше). Они позволят не только сохранять тепло в помещениях, но и с экономической точки зрения выгоднее за счет многолетней экономии на оплате за уменьшенное потребление тепла.

Влияние ширины профиля ПВХ на его теплотехнические характеристики на примере систем VEKA

9. Бренд, хорошая репутация производителя

Бренд и репутация производителя профиля – не материальная, но крайне важная составляющая качественного оконного профиля. В условиях жесткой конкуренции позволить себе выпускать бракованную продукцию значит потерять репутацию и клиентов. Это позволяют себе фирмы – однодневки. Компании, работающие на оконном рынке десятилетиями заинтересованы в сохранении доброго имени, порой ценой снижения прибыли.

Выбирая профиль для окон полезно посмотреть сайт производителя, ознакомиться с его историей, почитать отзывы или задать вопросы друзьям и знакомым, которые меняли окна 3-5 лет назад.

Проблематика с некачественным профилем

От выбора профиля зависит стоимость владения окном в дальнейшем – правильный профиль позволит экономить и жить комфортно, а неправильный приведет к проблемам и дополнительным затратам.

Рассмотрим, на что обратить внимание и в чем разница.

1. Ширина профиля

Недостаточная ширина профиля приводит к повышенным теплопотерям, промерзанию, продуванию, некомфортному микроклимату в доме и увеличению счетов на отопление.

Решение проблемы – замена окна на новое из широкого, теплого профиля.

2. Высота профиля

На этот параметр следует обратить внимание, если поступление солнечного света перекрывают деревья или рядом стоящие дома. Для постоянно затененных окон рекомендуется выбирать профиль с небольшой высотой профиля для увеличения инсоляции.

Решение проблемы – дополнительное освещение в помещение либо замена окна

3. Толщина стенки

Какая толщина оконного профиля лучше? Для окон больших и панорамных размеров рекомендуются профили типа А, для стандартного остекления зачастую достаточно толщины типа В.

4. Армирование

Недостаточная толщина армирующего профиля приводит к самым большим проблемам с окнами:

• Деформация окна,
• Продувание,
• Заклинивание створок, ее сложно открыть и закрыть,
• Невозможно сделать окна больших размеров

Решение проблемы – замена окна

5. Рецептура

Профиль, изготовленный из эконом-сырья, быстро проявит себя:

• Потерей внешнего вида и белизны, появлением несмываемых темных пятен,
• Неисправимой деформацией при нагреве на солнце – профиль, особенно темного цвета, начнет плавиться,
• Повышенной хрупкостью, появлением сколов и трещин еще до установки окна либо разрушением углов в процессе эксплуатации

Решение проблемы – замена окна и его новая установка.

6. Уплотнитель

Некачественный уплотнитель выходит из строя за 1-3 года – он высыхает, трескается, теряет форму. В первую же зиму задубевший от мороза уплотнитель не даст закрыть створку, а окно покроется льдом.

Решение проблемы – замена уплотнителя, но она возможна не для всех профилей

Какой оконный профиль лучше выбрать необходимо решить с учетом всех перечисленных нюансов.

Какой выбрать профиль для своей недвижимости

Выбор профиля отталкивается от назначения помещения и его расположения. ТО, что годится для летней дачи или подсобных строений не подходит для жилого дома или квартиры. Какой оконный профиль лучше выбрать для квартир, коттеджей, дач?

Рекомендация по выбору профиля в зависимости от вида объекта

Какие оконные профили самые лучшие – рейтинг

Покупая окна, потребители, желающие получить качественное остекление, задаются вопросом – какой оконный профиль самый лучший? Не рекомендуем основывать свой выбор на изучении разнообразных рейтингов в интернете составленным продвиженцами – по большей части это всего лишь реклама. Достоверно понять по рекламным рейтингам, какой оконный профиль лучше VEKA или REHAU невозможно – они составлены маркетологами, а не экспертами оконной отрасли.

Лидеры рынка имеют широкую известность и хорошую репутацию среди частных потребителей. В них вложены десятилетия работы и огромные средства. Миллионы установленных окон подтверждают их право называть себя лидерами. Но это не значит, что все остальные малоизвестные компании выпускают некачественный профиль. Для определения, какой лучше профиль оконный пвх, рекомендуем изучить информацию о нем комплексно:

• отзывы реальных покупателей (друзья, знакомые, родственники);
• количество лет работы;
• полнота информации о сертификации и испытаниях продукции на сайте производителя профиля;
• диапазон ассортимента;
• наличие своего производства и/или представительств в мире;
• работа с партнерами – сертификация своих переработчиков;
• социальная активность.

Ниже представлен рекламный блок, который, по мнению ОКНА МЕДИА, представляет важную информацию о ведущем производителе оконного профиля в России и мире, а Вам решать что выбрать.

• VEKA RUS, дочернее предприятие мирового концерна VEKA AG. История концерна началась в 1969, с этого момента компания производит оконные и дверные профильные системы из ПВХ. Головное предприятие концерна расположено в г. Зенденхорст (Sendenhorst), Германия, Северный Рейн-Вестфалия. Представительства компании в России, США, Канаде, Бельгии, Великобритании, Польше, Китае, Испании, Франции работают под патронажем головного предприятия, используют единые стандарты качества. Российское предприятие в 2023 отмечает 25-летний юбилей работы в нашей стране.
• У компании 2 завода – на территории Новой Москвы в городе Троицк и в Новосибирске. Общая численность персонала превышает 530 человек.
• В ассортименте VEKA RUS представлены системы разных ценовых категорий, которые удовлетворяют потребности всех сегментов строительства и оконного рынка в целом.
• Компания VEKA уделяет пристальное внимание не только качеству своих профильных систем, но и окон, производимых из профиля.
• Производственный процесс изготовления окон и монтаж у своих партнеров-переработчиков VEKA внимательно контролирует, проводя на производствах процедуру внешнего технологического аудита.
• Производители окон из профиля VEKA работают со всей линейкой профильных системам VEKA.  Это 2 линейки профильных систем под брендами – VEKA (премиальный сегмент, производится в соответствии с немецким стандартом RAL) и WHS (дочерний бренд VEKA, производится в соответствии с российскими стандартами в более доступной ценовой категории. Профили WHS производятся на том же производстве, что и профили марки VEKA, с полным соблюдением технологического процесса компании VEKA и всех этапов контроля качества производимой продукции.
• Отгрузка профильных систем партнерам производится со склада VEKA без посредников. Это гарантирует соблюдение сроков поставок, обеспечение необходимой номенклатуры профилей и качество доставки.

Вывод

При выборе оконного профиля тщательно подумайте – на сколько лет хотите поставить окна? Для собственного жилья или для недвижимости под аренду. Исходите из выделенного на покупку бюджета. Дешевое остекление вместе с экономией принесет огромную головную боль, его замена, это замена части фасада!

* Статья содержит визуальную и контекстную рекламу
