Сегодня много говорится о правильной установке пластиковых окон, «тёплом» монтаже окон, при этом мало внимания уделяется такому важному фактору, как расположение окна в стене. О распространённых методиках установки окон в толще стены и последствиях их работы для здания, расскажет портал ОКНА МЕДИА.
С широким использованием герметичных окон, становятся все более важными свойства строительных соединений. В результате неправильного расположения окна в стене можно полностью свести на нет преимущества использования оконной конструкции даже с очень хорошими теплоизоляционными параметрами.
Местоположение окон в зависимости от конструкции стены
Чтобы вокруг окон не возникали неконтролируемые потери тепла, необходимо установить их в нужном месте:
- Однослойные стены: оконная рама должна быть расположена в середине их толщи;
- Двухслойные стены: рама монтируется как можно ближе к лицевой части стены, в непосредственной близости от изоляционного слоя. Лучшим решением является осаждение рамы, чтобы окно полностью или частично выступало за поверхность стены, и было окружено термоизоляционным материалом по периметру;
- Трёхслойные стены: окна должны быть установлены в слое теплоизоляции;
- Сборные стены: по аналогии с однослойной стеной, рама устанавливается по центру, около половины толщины стены. Тем не менее, если стена изолирована с внешней стороны, применяется то же правило, что и для двухслойных стен;
- Изолированные бревенчатые стены: изолирующий слой находится здесь в середине толщины стенки - в этой линии надлежит установить раму;
-

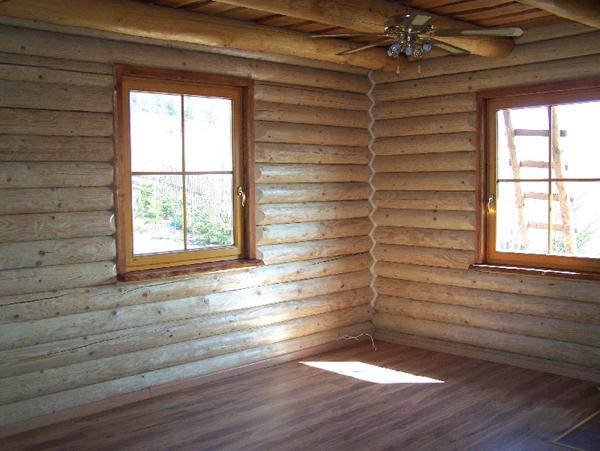

Бревенчатые стены: окна устанавливаются так же, как в случае однослойных стен. Если брёвна изолированы снаружи - применяется то же правило, что и для двухслойных стен.
ОКНА МЕДИА рекомендует прочесть: На какой стадии строительства следует устанавливать окна (ч.1)
Варианты фиксации окон в стенах из ячеистого бетона
Для правильной работы окна важное значение имеет температура на внутренней поверхности ограждающей конструкции. Во избежание повреждения, которые могут быть вызваны влагой, температура во всей плоскости, отделяющей внутреннюю часть здания, должна быть больше13ºC. Это связано с так называемой, точкой росы. Точка росы - это температура, при которой воздух при заданной температуре и относительной влажности больше не в состоянии принять большее количество воды. Температура точки росы определяется, как температура, при которой относительная влажность поверхности достигает 100%, а воздух насыщен.

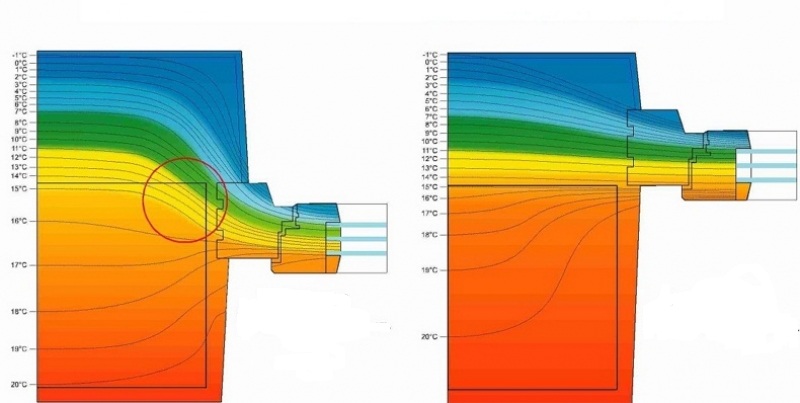

Ниже описаны различные варианты фиксации окон в стене из ячеистого бетона 24 см толщиной, с внешним слоем теплоизоляции толщиной 15 см. Дополнительные условия: температура наружного воздуха -5 °С, внутри +20 °С.
- Окно монтируется в середине толщины стенки, рама не защищена слоем изоляции: Изотермы 10 и13 °C проходят в половине толщи стены и очень близко к внутренней поверхности стыка окна со стеной. Очень большое расстояние между изотермами при температуре ниже 13 °C. Выхолаживается значительная часть стены и монтажные швы.
- Окно монтируется в середине толщи стены, рама закрыта слоем изоляции: Изотерма 10 °С в значительной степени смещается наружу, а изотерма 13 °С - ближе к наружной поверхности стены. Выхолаживается значительная часть стены, но выше температура поперечного сечения монтажного шва.
- Окно монтируется на уровне внешней плоскости стены, рама не защищена слоем изоляции: Изотермы 10 и 13 °C смещаются на внешнюю сторону стены. Очень высокая плотность изотерм на стороне низких температур.
- Окно монтируется на уровне внешней плоскости стены, рама защищена слоем изоляции: Изотерма 10 °C полностью проходит вне плоскости стены. Почти всё сечение стены и монтажный шов имеет температуру выше 10 °С. Изотерма 13 °С значительно отдалена от внутренней поверхности монтажного шва.
- Окно монтируется во внешнем слое изоляции, рама не защищена слоем изоляции: Изотермы 10 и 13 °C полностью смещены на внешнюю сторону стены. Высокая концентрация изотерм на стороне низких температур. Сильное выхолаживание монтажного шва. Очень близко прохождение изотермы 13 °C по отношению к внутренней поверхности.
-
Окно монтируется во внешнем слое изоляции, рама защищена слоем изоляции: Изотермы 10 и 13 °C смещены наружу, вглубь изоляционного слоя. Низкое выхолаживание монтажного шва.
Таким образом, наименее предпочтительно монтировать окно в середине толщи стенки без защиты рамы слоем теплоизоляции. Кроме того, в таком варианте в помещение поступает меньше света.

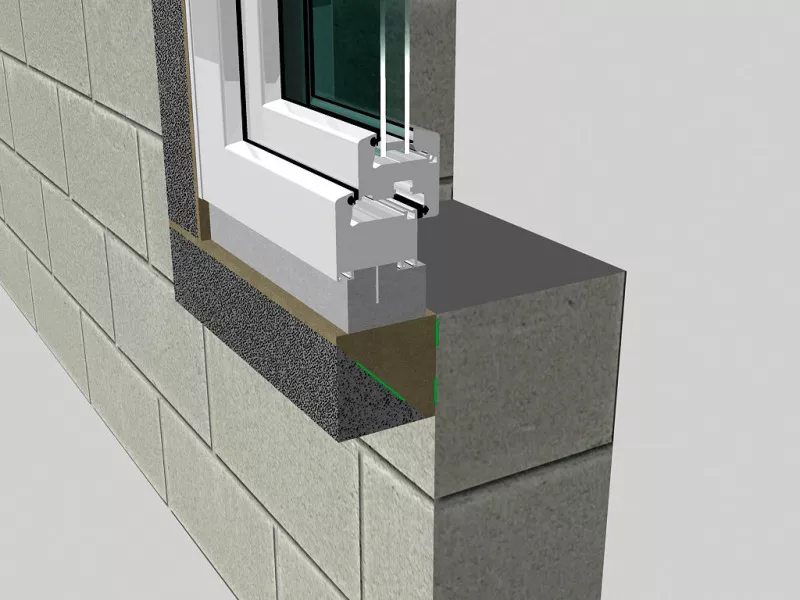

Правильное расположение окна в стене
Лучшим решением является установка окна в слое изоляции с покрытием рамы утеплением. Защита оконной рамы в каждом случае значительно повышает тепловые характеристики монтажного шва. В значительной степени это решение позволяет избежать проблем с образованием плесени на поверхности соединения окна со стеной.
На практике эксперты рекомендуют следующую установку окон:
- В старых зданиях, когда производится замена окон в стене без теплоизоляции, установить их в середине её толщи,
- В недавно построенных домах, с наружным слоем изоляции, установить окно как можно ближе к теплоизоляции. Идеальный монтаж - в слое теплоизоляции.
ОКНА МЕДИА рекомендует прочесть: Монтаж пластиковых окон должен быть качественным

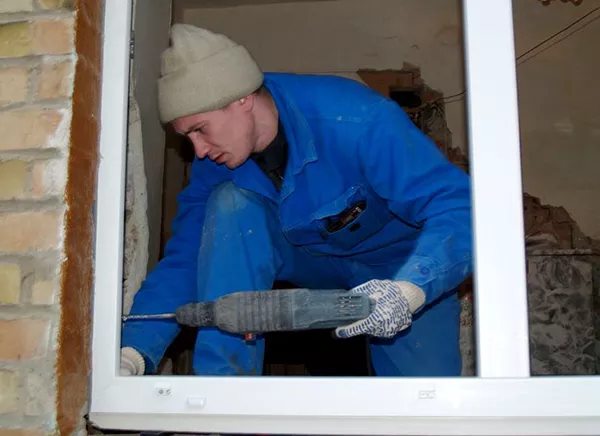

Способы крепления окон в стене
Чтобы окна были прочно закреплены в стене, следует оконные рамы соединить с ними через тщательно отобранные системы анкеров и крепежа. Следует учесть, что один тип крепежа предназначен для стен из твердых материалов, например, силикатного кирпича, газобетона, твердого кирпича, а другой используется для пустотелых стен.
Специальные анкеры применяются для соединения окон и деревянных конструкций здания. Они должны компенсировать напряжения, возникающие на стыке между окном и стеной, который работает, среди прочего, в результате изменения содержания влаги в древесине.
